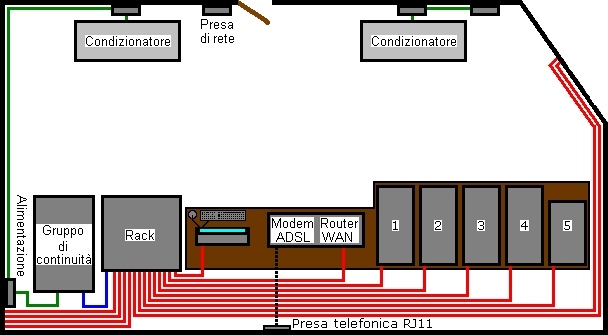

Clicca per ingrandire la planimetria
All'interno della sede di Mestre 2 è stata creata una sala server nella quale sono allocati gli strumenti necessari per l'interconnessione tra le diverse sedi e la gestione di tutti i dati.
La strumentazione è composta da:
- presa di rete (RJ-45);
- presa telefonica (RJ-11);
- impianto di condizionamento;
- gruppo di continuità (UPS);
- router WAN / modem ADSL;
- rack:
- switch;
- patch panel ottico.
- file server (N°1 - 2):
- 1) segreteria, atti, contabilità, repertorio, gestione personale, autentiche ed archivio generale;
- 1) backup.
- server stand alone (N°3 - 4 - 5):
- 1) firewall;
- 1) www, smtp, pop, dhcp e dns;
- 1) proxy, print, video sorveglianza, timbrature, vpn e pki.
- monitor 19"
L'
impianto di condizionamento è stato regolato per mantenere l'ambiente, della sala rack, ad una temperatura di 22 - 23°C, con una percentuale molto bassa di umidità.
Tale "microclima" permette un corretto funzionamento dei macchinari all'interno della stanza, prevenendo così dei possibili crash.
Il
gruppo di continuità (UPS) collegato alla rack garantisce un'autonomia di circa 20 - 25 minuti a tutti gli apparati principali della sala rack.
Più precisamente darà la possibilità, al personale, di spegnere correttamente gli apparati informatici per evitare qualsiasi tipo di malfunzionamento dovuto allo spegnimento brusco degli stessi.
Il
router WAN / modem ADSL è un dispositivo integrato che permette l'interconnessione tra le diverse sedi.
Tale dispositivo ha
IP 192.168.0.020 e
subnet mask 255.255.255.0 .
In questo caso il dispositivo funge anche da
gateway per tutta la rete globale dell'azienda.
A tale scopo è stato assegnato il seguente indirizzo
IP 127.0.0.1 .
La
rack installata nella sede di Mestre 2 è di piccolo taglio, dato che al suo interno contiene solamente uno switch ed un patch panel ottico.
Lo switch svolge la funzione di centro stella, analizzando il traffico dati di tutti i dispositivi informatici, residenti in sede, collegati ad esso.
Tale apparato ha
IP 192.168.0.023 e
subnet mask 255.255.255.0 .
Il patch panel ottico ha la funzione di commutare le informazioni dalla fibra ottica al cavo di rete e viceversa.
I
file server (N°1 - 2 nel disegno) saranno due,
il numero 1 usato come tale, ed il
numero 2 di backup del primo.
Nel
numero 1 risiederanno i dati relativi agli uffici segreteria, atti, contabilità, repertorio, gestione personale, autentiche ed archivio generale.
I file server avranno le seguenti caratteristiche:
| Sistema operativo |
WINDOWS SERVER 2003 |
| Totale HDD |
6 |
| Capacità singolo HDD |
200 Gb |
| Ram |
2048 Mb |
| Processore |
3,2 GHz |
| Totale alimentatori |
2 |
| Totale schede di rete |
2 |
| Scheda di rete |
10/100/1000 |
| Periferiche |
DVD +/- R DL |
| Sistema di raffreddamento |
liquido |
I server
1 - 2 avranno la seguente
configurazione di rete:
| Server N° |
Indirizzo IP |
Subnet mask |
| 1 |
192.168.0.050 |
255.255.255.0 |
| 2 |
192.168.0.051 |
255.255.255.0 |
I
server stand alone (N°3 - 4 - 5 nel disegno) saranno tre.
Nel
numero 3 verranno gestiti i servizi di VPN, PKI, proxy, print, video sorveglianza e timbrature.
Il servizio VPN sarà utilizzato per il trasferimento "sicuro" di dati sensibili tra apparati informatici.
Il servizio PKI verrà utilizzato per gestire l'autenticazione degli utenti e per garantire sicurezza ed efficienza all'utilizzo della smart card dei notai.
Il servizio proxy sarà configurato e sfruttato come controllo, monitoraggio e caching.
Il servizio print verrà utilizzato per gestire tutte le richieste di stampa dell'intera azienda.
Il servizio di video sorveglianza verrà utilizzato per garantire la sicurezza all'interno delle sedi.
Il servizio timbrature servirà a gestire le presenze del personale attraverso un pass magnetico.
Nel
numero 4 verranno gestiti i servizi di smtp, pop, dns, dhcp e www.
Il servizio smtp viene usato per gestire la trasmissione via internet, ed intranet di e-mail.
Il servizio pop viene usato per gestire la ricezione dei messaggi di posta elettronica.
Il servizio dns viene usato per la risoluzione di nomi di Host in indirizzi IP.
Il servizio dhcp viene usato per assegnare gli indirizzi IP ai calcolatori della rete.
Il servizio www permette di gestire il sito web dello studio notarile, mediante il quale il cliente, dopo una log in, può seguire l'andamento della propria pratica, chiedere appuntamento e moltissime altre cose.
Il programma che farà la funzione di web server sarà NetServer, il quale al suo interno contiene un server MySQL, Apache web server, FileZilla ftp server ed un Mail server.
I server contenuti in NetServer saranno completamente indipendenti da qualsiasi altro server dell'azienda.
Nel
numero 5 verrà implementato il firewall, il quale avrà la funzione di bloccare qualsiasi accesso indesiderato all'interno della rete aziendale.
Tale apparato non è un server, ma un semplice PC dedicato, che monterà un sistema operativo differente (UNIX) dagli altri server per questioni tecniche e di affidabilità.
I server
3 e
4 avranno le seguenti
caratteristiche:
| Sistema operativo |
WINDOWS SERVER 2003 |
| Totale HDD |
6 |
| Capacità singolo HDD |
30 Gb |
| Ram |
2048 Mb |
| Processore |
3,2 GHz |
| Totale alimentatori |
2 |
| Totale schede di rete |
2 |
| Scheda di rete |
10/100/1000 |
| Periferiche |
DVD +/- R DL |
| Sistema di raffreddamento |
liquido |
Il server
5 avrà le seguenti
caratteristiche:
| Sistema operativo |
UNIX |
| Totale HDD |
1 |
| Capacità singolo HDD |
2 Gb |
| Ram |
512 Mb |
| Processore |
1,7 GHz |
| Totale alimentatori |
2 |
| Totale schede di rete |
2 |
| Scheda di rete |
10/100/1000 |
| Periferiche |
DVD +/- R DL |
| Sistema di raffreddamento |
liquido |
I server
1 - 2 avranno la seguente
configurazione di rete:
| Server N° |
Indirizzo IP |
Subnet mask |
| 3 |
192.168.0.052 |
255.255.255.0 |
| 4 |
192.168.0.053 |
255.255.255.0 |
| 5 |
192.168.0.054 |
255.255.255.0 |
